產品參數：
T型：選配接觸測頭組  H型：選配激光測頭組

         型號

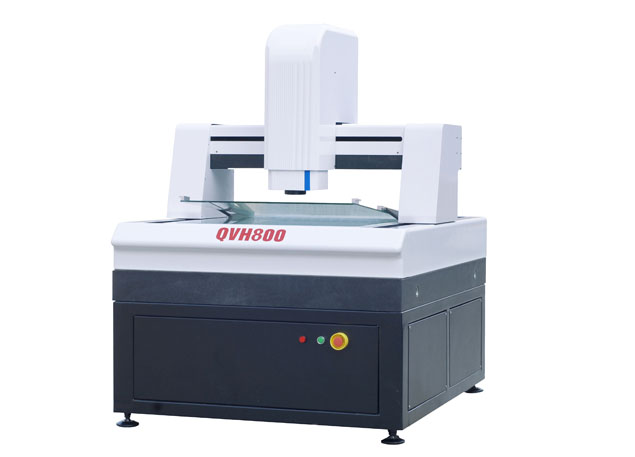

儀器參數		 QVH800
測量范圍 X 600
Y 800
Z 200
工
作
臺
（mm）		 硬鋁合金臺面 940*800
玻璃臺面 890*790
玻璃承重 75kg
大理石承重 150kg
影
像
及
測
量
系
統		 測量速度 MAX:500mm/s
CCD LT-3D定制高分辨率彩色工業級高清CCD
變焦物鏡 變倍鏡頭：0.7－4.5X
視頻放大倍率 大約范圍：40－280X
物方視場 10.6－1.6mm
工作距離 82mm
顯示分辨率 0.0001mm

運動控制系統：四軸全閉環控制：三軸交流伺服馬達全閉環控制，預壓線性滑軌與研磨級滾珠螺桿驅動，步進馬達同軸控制鏡頭組
重復性 2μm
測量精度 XY軸<(2.8+L/200)um,Z軸（光學測量時）<(5+L/200)um
外形尺寸 1600*1300*1780
儀器重量 1800kg
照明 可程控四環八區LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調
電源 220V±10%(AC) 50HZ 20A


功能強大的三坐標測量系統
探針影像共軸測量
通過校正探針影像偏移量，可以實現探針（3D）影像（2D）復合測量


探針測量

水平線測量：用于測量與水平面平行的直線。
水平圓測量：用于測量與水平面平行的圓。
空間點測量：用于測量空間上任意一點，此命令須設置基準平面。
空間線測量：用于測量空間上任意直線，此命令須設置基準平面。
空間圓測量：用于測量空間上任意圓，此命令須設置基準平面。
高度測量：用于測量物體在 Z 方向上的距離。
平面測量：用探針取至少3點用于擬合一個平面，以求得此平面的平面度等參數。
球測量：用探針取至少4點用于擬合一個圓球，以求得球的直徑等參數。
圓筒測量：用探針取6點用于擬合一個圓筒，此命令須設置基準平面。
圓錐測量：用探針取6點用于擬合一個圓錐，此命令須設置基準平面。
曲線測量：此命令用于測量空間任意一個平面上的曲線。
