影像測量儀

聚焦科技之美

爭做中國領先的儀器儀表產品制造企業

萬維儀器

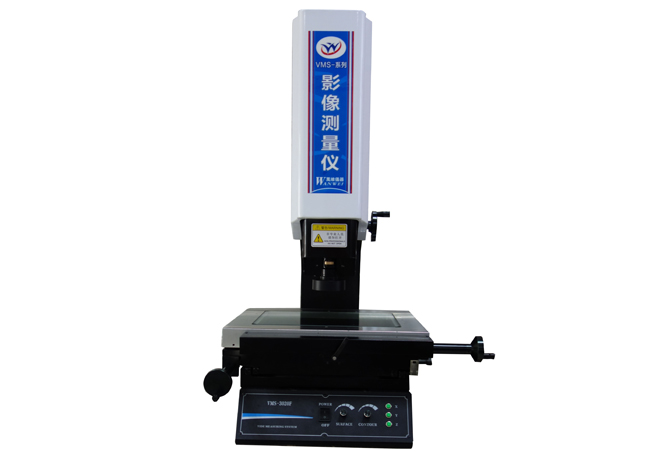

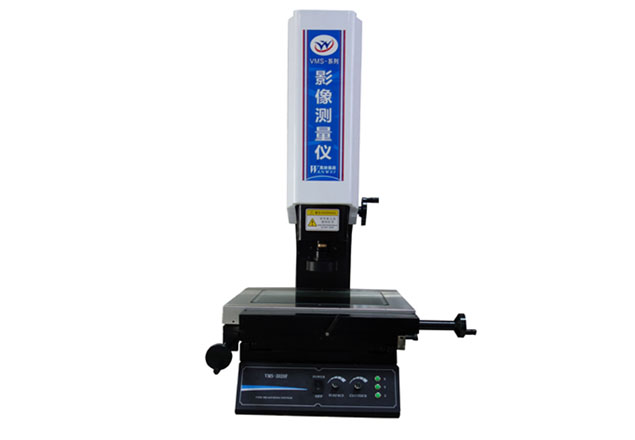

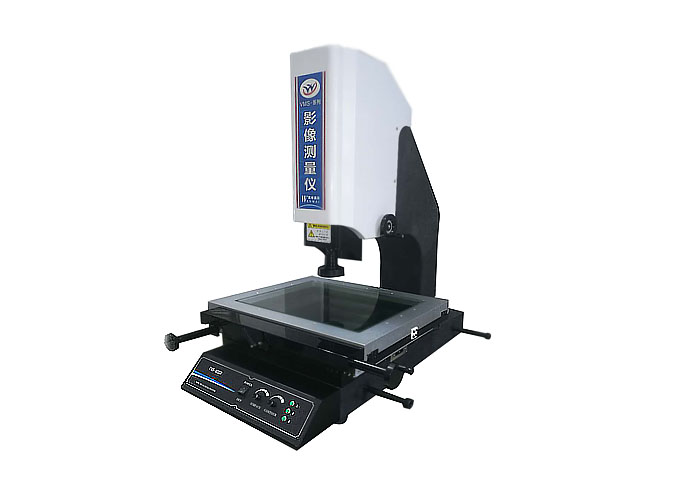

加強型F型（VMSF2010/VMSF3020/VMSF4030）

?>主頁 > 產品展示 > 影像測量儀 >

  • 產品參數
  • 產品詳情
  • 銷售聯系
產品參數：
型號 VMS-2010 VMS-3020 VMS-4030
X、Ｙ軸測量行程 200*100mm 300*200mm 400*300mm
Z軸行程 150mm調焦及輔助測量(可加裝精密測頭做3D測量)
傳動形式 X、Y軸光桿傳動（德國技術），Z軸手輪傳動
玻璃臺尺寸 220*150mm 340*240 mm 440*340 mm
工作臺尺寸 345*250mm 450*350 mm 600*450 mm
外部尺寸 600*500*850mm 760×600×900 mm 980*600*1020mm
重量 120kg 200kg 280kg
承重 35kg
測量精度 X.Y坐標示值誤差(2.2+L/200)μm
光柵尺分辨率 0.0005MM
導軌（P級V型導軌） 采用直線預載荷高精度導軌，最優化交叉導軌負載布局，抗角擺能力強，阻力小、磨損小
圖像傳感器 高分辨率1/3 "彩色CCD攝像機800TV線
光源 輪廓光 LED冷光源　平行光　可調
表面光 LED環形超亮冷光源（手動分八區亮度節調）
光學鏡頭（物鏡） 0.7～4.5X連續變焦物鏡
放大倍率（目鏡） 標配1X（26.6～171）倍，可選0.5X（13.3-85.5）倍、2X（52-342）倍
物方視場 8.1mm～1.3mm

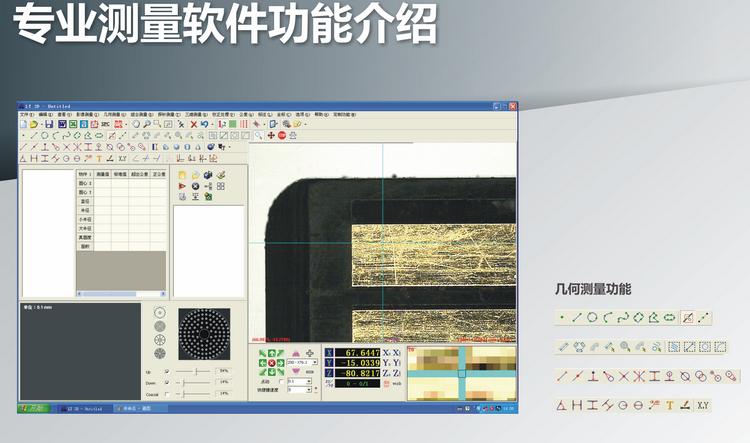

軟件 專業2.5D測量軟件（半自動測量軟件）
工作距離 90mm
工作環境 溫度25℃±5℃，溫度變化<5℃/hr，濕度30～80%
電源 220V/50Hz/3A
電腦配置情況 專用工控電腦（可選）
桌子 專用大理石桌（1.2米X0.7米X0.68米）（可選）
一鍵歸零鍵 硬件自帶X、Y、Z軸一鍵式歸零（特有）



產品簡介：
    本儀器是一款手動非接觸式二次元（若想進行接觸式測量，可加配測頭系統），簡單易用，源自萬維杰出的自動影像儀軟硬件技術，配備了業界功能完善的手動影像測量軟件，可對點、線、圓、弧等元素實現精準測量，并具有強大的報表輸出功能，相較于傳統意義上的測量投影儀更適用于種類多、小批量的產品復雜的二維測量，廣泛地應用于模具、機械、電子以及其他精密五金等行業。
應用行業：
    機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量對象：
     LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

測量元素：
   長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等
儀器特點：
◆00級高精度的花崗石底座和立柱，保證了高強度，耐腐蝕，極高的穩定性；
◆叁層高精度高強度球鐵移動工作臺，經過真空消除應力處理，精密研磨，穩定性精度極好；
◆業界頂尖的達克羅工藝處理技術，相較于傳統的電鍍更耐銹蝕；
◆臺灣精密V型導軌，采用特殊材料保持架，移動靜音，實現高精度、平穩的直線運動，從而保證儀器精度；
◆精密的傳動裝備設計，打開開速移動開關，可實現快速移動；
◆高清晰度鏡頭和高分辨率CCD,實現產品高清晰度測量；
◆控制面板集成了X、Y、Z軸的清零按鍵，更加便利與人性化；
◆測量數據可導入Word、Excel、AutoCAD
