影像測量儀

聚焦科技之美

爭做中國領先的儀器儀表產品制造企業

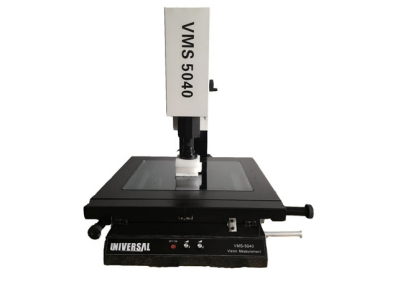

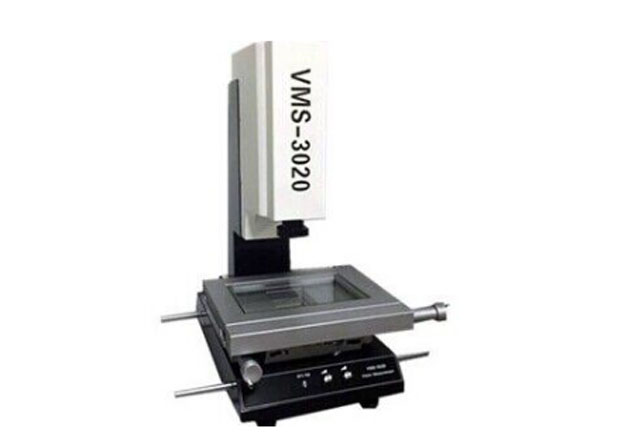

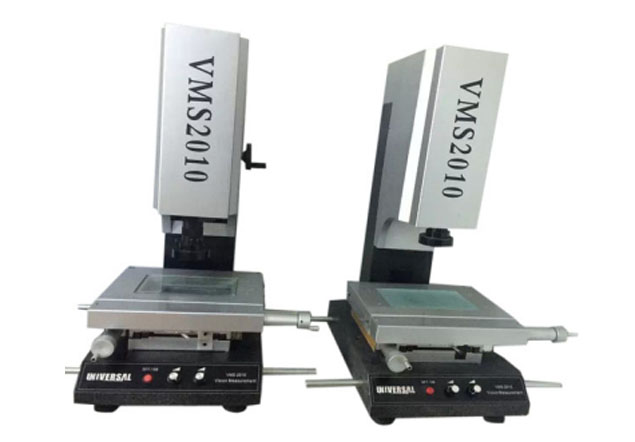

標準型（VMS2010/VMS3020/VMS4030/VMS5040）

?>主頁 > 產品展示 > 影像測量儀 >

產品參數
產品詳情
銷售聯系

產品參數：

型號	VMS2010	VMS3020	VMS4030	VMS5040
主機體尺寸	600×500×850 mm	850600900mm	900450850mm	1020550900mm
金屬臺尺寸	340*250 mm	450*350mm	560*460mm	660*560
玻璃臺尺寸	240*140 mm	340*240mm	430*330mm	530*430
實際工作行程	200100200mm	300200150mm	400300200mm	500400200mm
主機體重量	110kg	200kg	250kg	300kg
機臺底坐	00級花崗石
線性精度	（3+L/75）µm
表面照明	LED環形超亮冷光源（亮度可調）
輪廓照明	LED超亮圓形燈（亮度可調）
計算測量功能	VMM2.2C精密測量系統軟件
解析力	0.001mm
重復精度	0.003mm
CCD	SONY芯片，1/3”彩色CCD
目鏡	0．5X（可選配1X,2x）
物鏡	0．7X～4.5X 放大倍數20X～120X
電源供應器	AC90～264V 50/60Hz
載重	30KG

儀器用途:
影像測量儀適用于以二座標為目的的一切應用領域,機械、電子、儀表、塑膠等行業廣泛使用。
儀器特點：
變焦物鏡與十字線發生器作為測量瞄準系統；
影像測量儀具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；
高分辨率9段定倍物鏡，改變倍率不需重新選取比例尺；
影像測量儀備用R232界面，與電腦連接后，采用專門測量軟件可對測繪圖形進行處理及輸出。
標準功能：
1、可將產品拍成產品照片并以jpeg的格式保存于電腦中形成產品圖庫
2、并將保存于電腦中的照片打開并于實時的影像同一畫面中進行對比
3、圖形可輸入到AutoCAD成為工程圖
4、AutoCAD標準工程圖可輸入實時影像中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別
5、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比　
6、可以在鳥瞰的全圖中進行標注尺寸
7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差
8、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差
9、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置
10、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置
11、?。医枪δ埽簽槟壳笆忻嫔蠝?zhǔn)確的平面取Ｒ角方式
12、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）
13、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似
14、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等。
