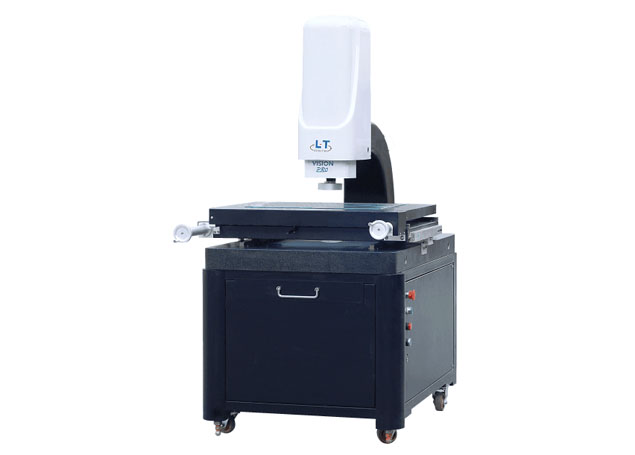

高精度QS系列影像儀

?>主頁 > 產品展示 > 影像測量儀 >

  • 產品參數
  • 產品詳情
  • 銷售聯系
產品參數：
型號 QS-3020 QS-4030 QS-5040 QS-6050
X、Ｙ軸測量行程 200*100 300*200 400*300 500*400
Z軸行程 200mm調焦及輔助測量(可加裝精密測頭做3D測量)
傳動形式 X、Y軸光桿傳動，Z軸手輪傳動
玻璃臺尺寸 220*150 240*340 440*340 550*450
工作臺尺寸 345*250 450*350 600*450 700*600
外部尺寸 600*500*850 750*510*1000 980*600*1020 1305*725*970
重量kg 160kg 240kg 360kg 430kg
承重kg 35kg
測量精度 X.Y坐標示值誤差(2+L/200)μm
光柵尺分辨率 0.001mm
導軌（P級直線導軌） 采用直線預載荷高精度導軌，抗角擺能力強，阻力小、磨損小
圖像傳感器 高分辨率1/3 "彩色CCD攝像機
光源 輪廓光 LED冷光源　平行光　可調
  表面光 LED環形超亮冷光源（手動分八區亮度節調）
光學鏡頭（物鏡） 0.7～4.5X連續變焦物鏡
放大倍率（目鏡） 標配1X（26.6～171）倍，可選0.5X（13.3-85.5）倍、2X（52-342）倍
物方視場 8.1mm～1.3mm
軟件 專業2.5D測量軟件（半自動測量軟件）
工作距離 70mm
工作環境 溫度25℃±5℃，溫度變化<5℃/hr，濕度30～80%
電源 220V/50Hz/3A
電腦配置情況 專用工控電腦（可選）
桌子 專用大理石桌（1.2米X0.7米X0.68米）（可選）
激光測高 基恩士測頭0-30MM.0-80MM（可選）
高配型Z軸可電腦控制 實現自動對焦、測高、深度、平面度


二次元影像測量儀是一款非接觸式測量儀器，主要測量平面件外觀尺寸、表面觀察、逆向測繪、輸出測試結果等功能。
該儀器廣泛應用于精密制造業；筆電制造、汽車制造、各種家電制造以及航天配件等各種精加工（金屬，塑膠，玻璃、模切等）行業。

   軟件配備了業界功能最完善的影像測量軟件，全中文界面，界面友好（元素窗口可調）可對點、線、圓、弧等元素實現精準量測，配以強大的構造組合工具以實現快速的完成測量，保存操作流程即可重復測量（編程）；也可在圖像界面任意量測標注長寬。

   配備自動尋邊、自動對焦、自動抓取元素等功能減少人為誤差。

   報告輸出根據客戶要求，定制任意格式報表。數據管控；（輸入標準值、公差）自動輸出，實測值、超差值（偏大偏?。┏畈糠诛@示為紅色。


   完善的輔助類功能；實時標注拍照、大量程拼圖、逆向抄數輸出CAD圖、SPC數據管控輸出
