影像測量儀

聚焦科技之美

爭做中國領先的儀器儀表產品制造企業

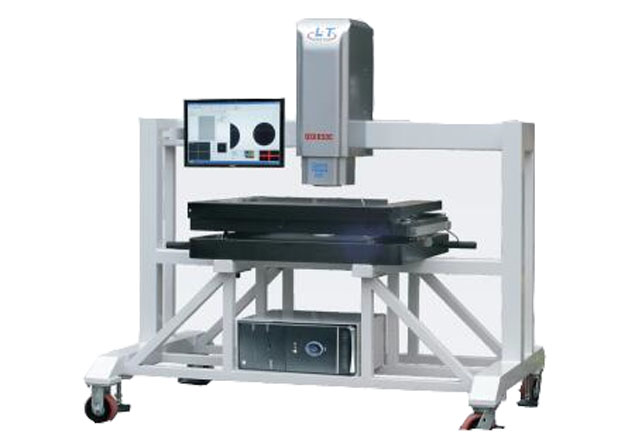

模切絲印網版專用影像儀

?>主頁 > 產品展示 > 影像測量儀 >

產品參數
產品詳情
銷售聯系

產品參數：

儀器型號		QSC5040	QSC6050	QSC7060	QSC8070
儀器參數
測量范圍	X	500	600	700	800
	Y	400	500	600	700
	Z	150	150	150	150
工作臺	大理石臺面	*750630**	*850730**	*950830**	*1050930**
	玻璃臺面	*550440**	*650540**	*750640**	*850740**
	承重	35kg	35kg	30kg	30kg

影像及測量系統	測量速度	MAX:500mm/s
	CCD	高分辨率彩色攝像機600TV線
	變焦物鏡	全自動變倍鏡頭0.7－4.5X
	視頻放大倍率	30－245X
	工作距離	82mm
	顯示分辨率	0.0001mm

測量精度(μm)		XY軸≦(3+L/200)um,Z軸≦(5+L/200)um
外形尺寸		*160012001700*	*170013001700*	*170014001700*	*226015501700*
儀器重量		390kg	470kg	530kg	715kg
照明		可程控三環八區LED表面光及輪廓光(選配同軸光)
電源		220V±10%(AC) 50HZ 電流大于15A
保修期		24個月
重復性		1.5μm

功能強大的三坐標測量系統
探針影像共軸測量
通過校正探針影像偏移量，可以實現探針（3D）影像（2D）復合測量

探針測量

水平線測量：用于測量與水平面平行的直線。
水平圓測量：用于測量與水平面平行的圓。
空間點測量：用于測量空間上任意一點，此命令須設置基準平面。
空間線測量：用于測量空間上任意直線，此命令須設置基準平面。
空間圓測量：用于測量空間上任意圓，此命令須設置基準平面。
高度測量：用于測量物體在 Z 方向上的距離。
平面測量：用探針取至少3點用于擬合一個平面，以求得此平面的平面度等參數。
球測量：用探針取至少4點用于擬合一個圓球，以求得球的直徑等參數。
圓筒測量：用探針取6點用于擬合一個圓筒，此命令須設置基準平面。
圓錐測量：用探針取6點用于擬合一個圓錐，此命令須設置基準平面。
曲線測量：此命令用于測量空間任意一個平面上的曲線。
